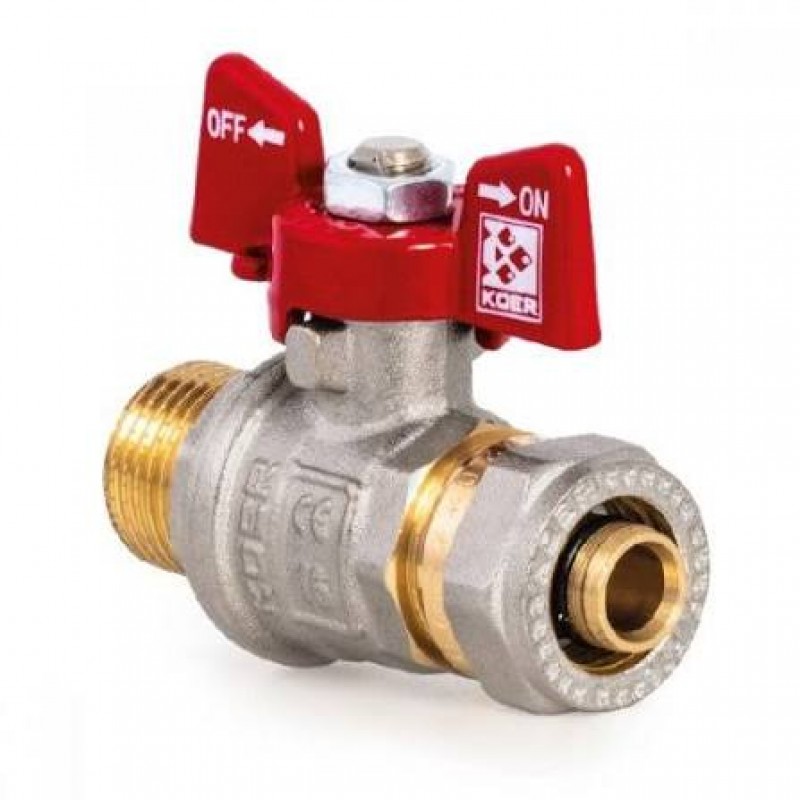

Кран обжимной 20-3/4Н для металлопластиковых труб KR (Чехия)

Кран обжимной 20-3/4Н для металлопластиковых труб KR (Чехия)

Кран обжимной 20-3/4н металлопластиковый KOER предназначен для перекрытия и регулирования потока в системах водоснабжения и отопления, где используется металлопластиковый трубопровод диаметром 20 мм с подключением через наружную резьбу 3/4 дюйма. Такой кран устанавливают перед отдельными потребителями, чтобы можно было локально управлять подачей воды или теплоносителя без остановки всей системы.

Кран относится к обжимному, компрессионному типу фитингов и устанавливается без применения пресс-инструмента. Перед монтажом край металлопластика после резки обязательно развальцовывается. Это позволяет восстановить правильную геометрию среза и обеспечить корректную работу уплотнителей при сборке узла.

Фиксация выполняется с помощью обжимного кольца. Кольцо имеет продольный разрез и слегка конусную форму, благодаря чему при затяжке накидной гайки оно фактически впивается в стенку трубы. Такой принцип создаёт механическую фиксацию и удерживает кран на соединении при рабочем давлении.

Металлопластик допускается резать ножовкой или углошлифовальной машиной, однако на практике удобнее использовать ножницы-труборезы. При резке ножницами материал может сминаться, из-за чего существует риск повредить уплотнительные элементы во время сборки. Этого можно избежать, выровняв край калибратором и повторно выполнив развальцовку перед тем как устанавливать кран.

Монтаж крана выполняется обычными гаечными ключами и не требует специального оборудования. Это удобно при ремонтах, замене участков трубопровода и подключении оборудования в уже смонтированных системах.

На практике кран применяют при подключении радиаторов, коллекторных узлов, водонагревателей, котлов, насосных групп и другого оборудования с наружной резьбой. Обжимное соединение позволяет при необходимости разобрать узел и выполнить обслуживание без демонтажа всего участка трубопровода.

Характеристики

• Тип изделия: кран, обжимной, компрессионный
• Назначение: перекрытие и регулирование потока
• Подключение к металлопластику: 20 мм
• Резьбовое соединение: наружная резьба 3/4 дюйма
• Тип соединения: обжимное
• Конструкция: разборная
• Фиксирующий элемент: разрезное обжимное кольцо конусной формы
• Материал корпуса: латунь
• Монтаж: с использованием стандартных гаечных ключей
• Максимальное рабочее давление: до 25 бар
• Максимальная рабочая температура: до +95 °C
• Совместимость: системы водоснабжения и отопления
• Производитель: KOER
